Internet Explorer 9+Diagrama de Caso de Uso
No momento em que um Use Case é elaborado, a responsabilidade, a obrigação e o comprometimento de cada etapa de execução precisam estar relacionados com as classes envolvidas na colaboração.
Dessa forma, devem ser detalhados os métodos e as operações, juntamente com a explicação de como irão interagir as classes.
Para exibir o caminho específico de cada ação, utilizamos um cenário. O cenário é um importante exemplo de uma instância de um use case ou de uma colaboração.
No âmbito de um Use Case, a interação está limitada entre o ator externo e o use case.
No âmbito de uma colaboração, todas as relações e os procedimentos da execução efetivados no sistema serão especificados e registrados.

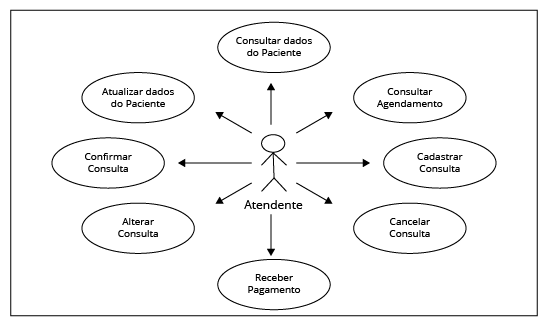

Vejamos dois exemplos de Diagramas de Use Case.
Clique na imagens para ampliá-las.
