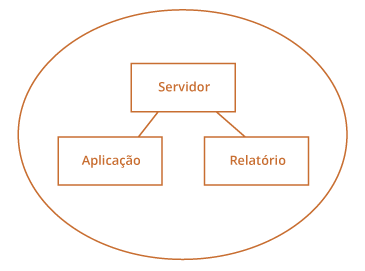

O Diagrama de Estrutura Composta apresenta o detalhamento das partes internas de uma estrutura.

Esse detalhamento é realizado por meio da descrição dos relacionamentos entre os elementos e da colaboração interna das classes, interfaces, ou componentes e suas funcionalidades.

O Diagrama de Estrutura Composta é considerado um dos diagramas mais recentes até o momento. Esse diagrama só foi incorporado aos conceitos da UML a partir da UML versão 2.0 do Rational Unified Process (RUP).
